ED-2 (Model D) Series 70

ED -2 (Model -D) Rear Terminal Din-Rail Series 70
Flap Enclosure
Model
External Dimension
WxLxH
Terminals Pitch Pitch
✓ ED2D – 1133 30x70x110 4+4 5mm 5.08mm
✓ ED2D – 1135 50x70x110 8+8 5mm 5.08mm
✓ ED2D – 1137 70x70x110 12+12 5mm 5.08mm
✓ ED2D – 1139 90x70x110 16+16 5mm 5.08mm
✓ ED2D – 11311 110x70x110 20+20 5mm 5.08mm

Available Colours: Black & RAL Grey

Categories: ED 2, Rear Terminal Din rail wall mount enclosures, Series 70
  • Description
Description

All the enclosure parts are snap locked together and can only be opened with a tool.

The enclosure can be clamped onto the 35mm rail in accordance with DIN EN 60715 Th35 and can be mounted on the wall with help of a double DR clamp.

• Air vents are provided to keep the instrument cool by air circulation.

• Provision to provided display cutouts. LED holes, keyholes, etc. Main PCB snap locked with a rear plate.

SPECIFICATION MOULDED MATERIAL

A. HOUSING – ABS

B. Rear Plate – ABS

C. Colour: Light grey, similar to RAL 7035, special color and minimum order quantities on request.

D. MOUNTING CLAMP – Polycarbonate

And On request, we can provide the ED2. enclosures in flame retardant

material (UL 94 VO)

Related products

Close

Series 70 – Rear Terminal ED2 A-1177

ED -2 (series 70) Rear Terminal Din-Rail
Width Size Enclosure Model External Dimension WxLxH Terminals Pitch
70 ED2 - 7116 70x60x110 12+12 5mm
Available Colours: Black & RAL Grey

Close

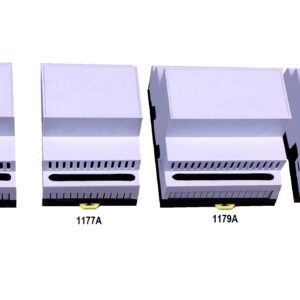

ED-2 (Model A) Series 70
